流水线（Pipelining）
流水线是一种让 CPU 运行更快的基础技术，其中多条指令在执行过程中相互重叠。CPU 中的流水线技术受到了汽车装配线的启发。指令的处理被划分为若干阶段，各阶段并行运行，分别处理不同指令的不同部分。DLX 是由 John L. Hennessy 和 David A. Patterson 于 1994 年设计的一种相对简单的架构。如 [Hennessy] 所定义，它具有由以下阶段组成的 5 级流水线：
- 取指（IF，Instruction Fetch）
- 译码（ID，Instruction Decode）
- 执行（EXE，Execute）
- 访存（MEM，Memory Access）
- 写回（WB，Write Back）

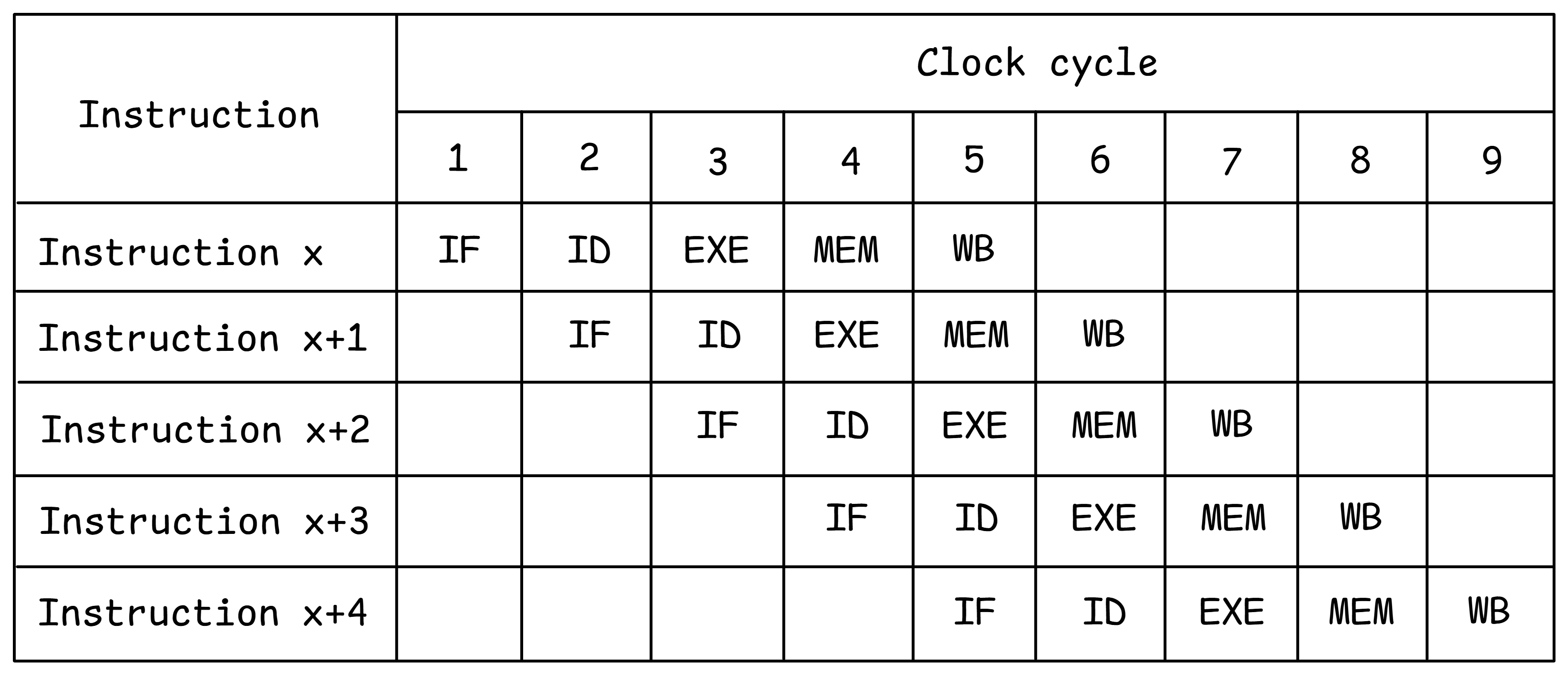

简单 5 级流水线示意图。
图 Pipelining 展示了 5 级流水线 CPU 的理想流水线视图。在第 1 个时钟周期，指令 x 进入流水线的 IF 阶段。在下一个周期，随着指令 x 进入 ID 阶段，程序中的下一条指令进入 IF 阶段，依此类推。一旦流水线被填满（如上面第 5 个周期所示），CPU 的所有流水线阶段都忙于处理不同的指令。没有流水线的话，指令 x+1 直到指令 x 完成其工作之后才能开始执行。
现代高性能 CPU 具有多个流水线阶段，根据架构和设计目标的不同，通常在 10 到 20 级之间（有时更多）。这比前面介绍的简单 5 级流水线要复杂得多。例如，译码阶段可以拆分为几个新的阶段，也可以在执行阶段之前增加新的阶段来缓冲已译码的指令，等等。
流水线 CPU 的吞吐量（throughput）定义为单位时间内完成并退出流水线的指令数量。任意给定指令的延迟（latency）是指经过流水线所有阶段的总时间。由于流水线的所有阶段都相互关联，每个阶段必须同步地（lockstep）移向下一条指令。将指令从一个阶段移到下一个阶段所需的时间定义了 CPU 的基本机器周期（cycle）或时钟。给定流水线所选的时钟值由流水线中最慢的阶段决定。CPU 硬件设计师努力平衡每个阶段所能完成的工作量，因为这直接影响 CPU 的运行频率。
在实际实现中，流水线引入了几个约束，这些约束限制了图 Pipelining 所示的理想流水线执行。流水线冒险（Pipeline hazards）会阻止理想的流水线行为，导致流水线停顿（stalls）。冒险分为三类：结构冒险（structural hazards）、数据冒险（data hazards）和控制冒险（control hazards）。对程序员来说幸运的是，在现代 CPU 中，所有类型的冒险都由硬件来处理。
结构冒险：由资源冲突引起，即当两条指令竞争同一资源时发生。此类冒险的一个例子是：两条 32 位加法指令在同一周期都准备好执行，但该周期只有一个可用的执行单元。在这种情况下，我们需要选择执行哪一条指令，另一条则在下一个周期执行。在很大程度上，结构冒险可以通过复制硬件资源来消除，例如使用多个执行单元、指令译码器、多端口寄存器文件等。然而，这可能在芯片面积和功耗方面代价高昂。
数据冒险：由程序中的数据依赖性引起，分为三种类型：
先写后读（RAW，Read-After-Write）冒险要求依赖的读操作在写操作之后执行。当指令
x+1在前一条指令x写入源操作数之前读取该源操作数时，会读到错误的值，从而发生此类冒险。CPU 通过将数据从流水线的后续阶段转发到早期阶段（称为"旁路"（bypassing））来降低 RAW 冒险带来的惩罚。其思想是将指令x的结果在指令x完全完成之前转发给指令x+1。请看以下示例：R1 = R0 ADD 1 R2 = R1 ADD 2这里存在对寄存器 R1 的 RAW 依赖。如果我们在加法
R0 ADD 1完成后（从EXE流水线阶段）直接取该值，就不必等到WB阶段完成（届时该值才会被写入寄存器文件）。旁路技术有助于节省数个周期。流水线越长，旁路技术就越有效。先读后写（WAR，Write-After-Read）冒险要求依赖的写操作在读操作之后执行。当某条指令在更早的指令读取源操作数之前就写入了该寄存器，导致读到错误的新值时，就会发生 WAR 冒险。WAR 冒险不是真正的依赖，可以通过一种称为寄存器重命名（register renaming）的技术来消除。寄存器重命名是一种将逻辑寄存器与物理寄存器抽象分离的技术。CPU 通过维护大量物理寄存器来支持寄存器重命名。逻辑（架构）寄存器——即 ISA 所定义的寄存器——只是较大寄存器文件上的别名。有了这种架构状态的解耦，解决 WAR 冒险就变得简单了：我们只需为写操作使用不同的物理寄存器即可。例如：
; 机器码，WAR 冒险 ; 寄存器重命名后 ; （架构寄存器） ; （物理寄存器） R1 = R0 ADD 1 => R101 = R100 ADD 1 R0 = R2 ADD 2 R103 = R102 ADD 2在原始汇编代码中，寄存器
R0存在 WAR 依赖。对于左边的代码，我们不能对两条指令的执行顺序进行重排，因为这可能导致R1中保存错误的值。然而，我们可以利用大量物理寄存器来克服这一限制。为此，我们需要从写操作（R0 = R2 ADD 2）及其之后的所有R0寄存器出现位置重命名为一个空闲寄存器。重命名后，我们给这些寄存器赋予与物理寄存器对应的新名称，例如R103。通过寄存器重命名，我们消除了初始代码中的 WAR 冒险，可以安全地以任何顺序执行这两个操作。先写后写（WAW，Write-After-Write）冒险要求依赖的写操作在写操作之后执行。当某条指令在更早的指令写入同一寄存器之前就写入了该寄存器，导致存储了错误的值时，就会发生 WAW 冒险。WAW 冒险也通过寄存器重命名来消除，允许两次写操作以任意顺序执行，同时保留正确的最终结果。下面是一个消除 WAW 冒险的示例：
; 机器码，WAW 冒险 ; 寄存器重命名后 （架构寄存器） （物理寄存器） R1 = R0 ADD 1 => R101 = R100 ADD 1 R2 = R1 SUB R3 ; RAW R102 = R101 SUB R103 ; RAW R1 = R0 MUL 3 ; WAW and WAR R104 = R100 MUL 3在许多生产程序中可以看到类似的代码。在我们的示例中，
R1保存ADD操作的临时结果。一旦SUB指令完成，R1立即被重新用于存储MUL操作的结果。左边的原始代码具有三种类型的数据冒险。ADD和SUB之间在R1上存在 RAW 依赖，它必须在寄存器重命名后得以保留。此外，MUL操作在同一寄存器R1上存在 WAW 和 WAR 冒险。同样，我们需要重命名寄存器来消除这两个冒险。注意，重命名后MUL操作有了新的目标寄存器（R104）。现在我们可以安全地将MUL与其他两个操作进行重排。控制冒险：由程序流的改变引起。它们来源于对分支指令和其他改变程序流的指令的流水线化。决定分支方向（跳转或不跳转）的分支条件在执行流水线阶段才得到解析。因此，如果控制冒险未被消除，下一条指令的取指就无法流水线化。下一节将介绍动态分支预测和推测执行等技术，它们用于缓解控制冒险。
