专用与混合分析器

迄今为止，我们探讨的大多数工具属于采样分析器（sampling profilers）类别。当你想要识别代码中的热点时，这类工具非常出色，但在某些情况下，它们可能无法提供分析所需的粒度。根据分析器的采样频率和程序的行为，大多数函数可能足够快，以至于不会出现在分析器中。在某些场景下，你可能希望手动定义程序的哪些部分需要被一致地测量。例如，视频游戏平均以每秒 60 帧（FPS）渲染帧（屏幕上显示的最终图像）；某些显示器支持高达 144 FPS。在 60 FPS 下，每帧只有 16 毫秒来完成工作，然后才能进入下一帧。开发人员特别关注超过此阈值的帧，因为这会在游戏中造成明显的卡顿，并可能破坏玩家体验。这种情况很难用采样分析器捕捉。

开发人员创造了在特定环境中提供有用功能的分析器，通常带有一个标记 API（marker API），可以用来手动插桩代码。这使你能够观察特定函数或代码块（以下称为区域（zone））的性能。继续以游戏行业为例，这一领域有几款工具：一些直接集成到游戏引擎中（如 Unreal），而另一些则作为外部库和工具提供，可以集成到项目中。一些最常用的分析器有 Tracy、RAD Telemetry、Remotery 和 Optick（仅限 Windows）。接下来，我们展示 Tracy，1 因为它似乎是最受欢迎的项目之一；但这些概念同样适用于其他分析器。

使用 Tracy 可以做什么

  • 调试程序中的性能异常，例如慢帧。
  • 将慢事件与系统中的其他事件相关联。
  • 找出慢事件之间的共同特征。
  • 检查源代码和汇编。
  • 代码更改后进行"前后"对比。

使用 Tracy 不能做什么

  • 检查 CPU 微架构问题，例如收集各种性能计数器。

案例研究：使用 Tracy 分析慢帧

在本示例中，我们将使用 ToyPathTracer2 程序，这是一个简单的路径追踪器（path tracer），是一种简化的光线追踪技术，通过向场景中每个像素射出数千条光线来渲染逼真的图像。为了处理一帧，该实现将每行像素的处理分配给一个独立的线程。

为了模拟 Tracy 可以帮助诊断问题根源的典型场景，我们手动修改了代码，使某些帧比其他帧消耗更多时间。代码清单 TracyInstrumentation 展示了代码的大纲以及添加的 Tracy 插桩。注意，我们随机选择帧来进行减速。此外，我们包含了 Tracy 的头文件，并向我们想要追踪的函数添加了 ZoneScoped 和 FrameMark 宏。FrameMark 宏可以插入以在分析器中标识各个帧。每帧的持续时间将在时间线上可见，这非常有用。

代码清单：Tracy 插桩

#include "tracy/Tracy.hpp"

void DoExtraWork() {
  ZoneScoped;
  // imitate useful work
}

void TraceRowJob() {
  ZoneScoped;
  if (frameCount == randomlySelected)
    DoExtraWork();
  // ...
}

void RenderFrame() {
  ZoneScoped;
  for (...) {
    TraceRowJob();
  }
  FrameMark;
}

每帧可以包含许多由 ZoneScoped 宏指定的区域。与帧类似，每个区域有许多实例。每次进入区域时，Tracy 会为该区域的新实例捕获统计信息。ZoneScoped 宏在栈上创建一个 C++ 对象，该对象将记录对象生命周期范围内代码的运行时活动。Tracy 将此范围称为区域（zone）。在区域入口处，会捕获当前时间戳。一旦函数退出，对象的析构函数将记录新的时间戳，并存储此时序数据以及函数名称。

Tracy 有两种操作模式：它可以存储所有时序数据直到分析器连接到应用程序（默认模式），或者只有在分析器连接时才开始记录。后一种选项可以通过在编译应用程序时指定 TRACY_ON_DEMAND 预处理器宏来启用。如果想分发一个可以按需分析的应用程序，应优先选择此模式。使用此选项，追踪代码可以编译到应用程序中，除非分析器附加，否则它几乎不会对运行中的程序造成开销。分析器是一个独立的应用程序，连接到正在运行的应用程序以捕获和显示实时分析数据，也被称为"飞行记录仪"（flight recorder）模式。分析器可以在单独的机器上运行，以免干扰正在运行的应用程序。但请注意，这并不意味着插桩代码造成的运行时开销消失了。它仍然存在，但在这种情况下避免了可视化数据的开销。

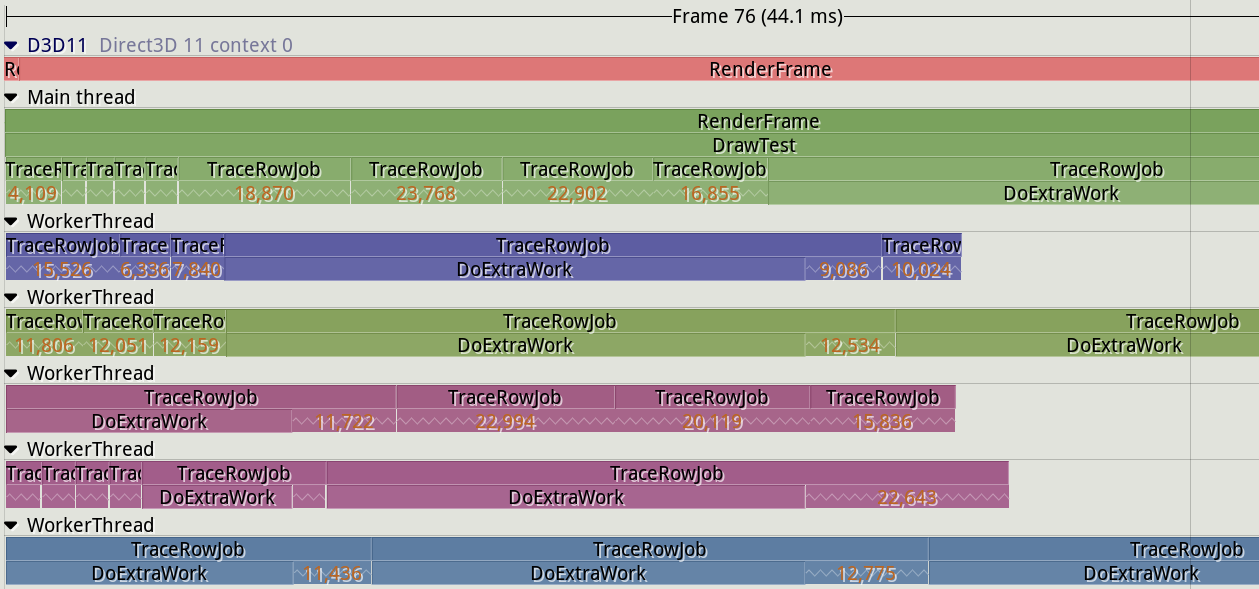

我们使用 Tracy 来调试程序，找出某些帧比其他帧慢的原因。数据在配备 Ryzen 7 5800X 处理器的 Windows 11 机器上捕获。程序使用 MSVC 19.36.32532 编译。Tracy 的图形界面相当丰富，但遗憾的是细节太多，无法放在一张截图中，所以我们将其分解为几个部分。顶部是如图 Tracy_Main_View 所示的时间线视图，为适应页面进行了裁剪。它只显示了第 76 帧的一部分，该帧渲染耗时 44.1 毫秒。在该图中，可以看到在那帧期间活跃的 Main thread（主线程）和五个 WorkerThread（工作线程）。所有线程，包括主线程，都在执行工作以推进最终图像的渲染。如前所述，每个线程在 TraceRowJob 区域内处理一行像素。每个 TraceRowJob 区域实例包含许多更小的区域，这些区域不可见。Tracy 会折叠内部区域，只显示折叠实例的数量。例如，主线程中第一个 TraceRowJob 下方的数字 4,109 就是这个意思。注意嵌套在 TraceRowJob 区域下的 DoExtraWork 区域实例。这个观察结果已经可以引导发现问题，但在实际应用程序中，可能不会如此明显。我们暂且搁置这个问题。

Tracy 主时间线视图。显示了渲染一帧时的主线程和五个工作线程。

Tracy 主时间线视图。显示了渲染一帧时的主线程和五个工作线程。

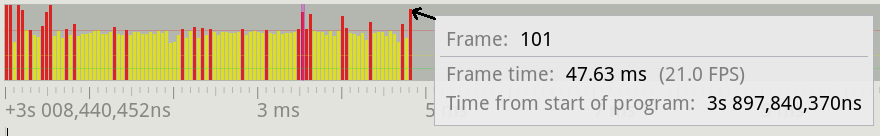

在主面板的正上方，有一个显示所有已记录帧时间的直方图（见图 Tracy_Frame_Time_View）。这使得发现那些花费比平均时间更长的帧变得更加容易。在本示例中，大多数帧约需 33 毫秒（黄色柱）。然而，有些帧需要更长时间，以红色标记。如截图所示，当你将鼠标指向直方图中的某个柱时，会显示该帧的详细信息提示框。在本示例中，我们显示的是最后一帧的详细信息。

Tracy 帧时序。可以找到比其他帧需要更多渲染时间的帧。

Tracy 帧时序。可以找到比其他帧需要更多渲染时间的帧。

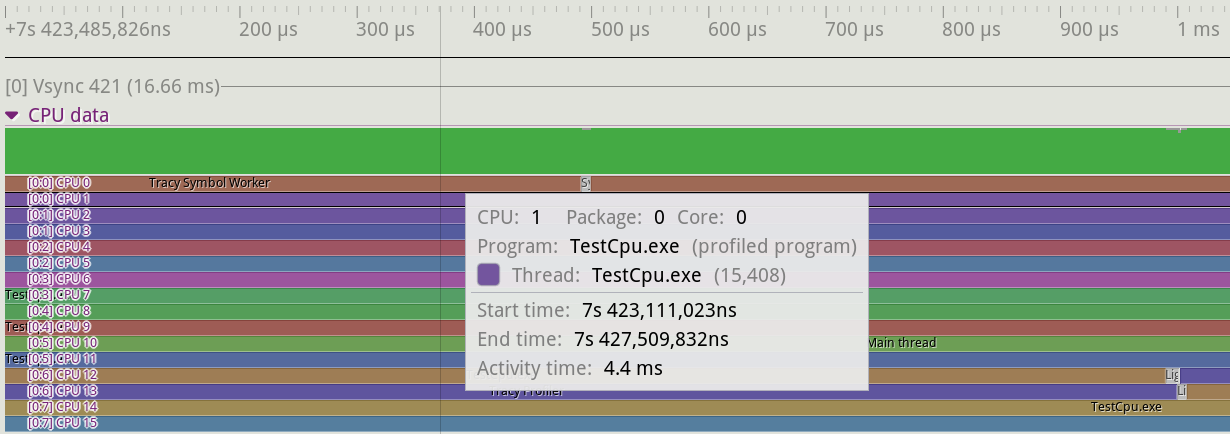

图 Tracy_CPU_Data 展示了分析器的 CPU 数据部分。该区域显示某个线程在哪个核心上执行，还显示上下文切换（context switches）。本部分还会显示在 CPU 上运行的其他程序。如图所示，当鼠标悬停在 CPU 数据视图的某个部分时，会显示该线程的详细信息。详细信息包括线程运行所在的 CPU、父程序、各线程和时序信息。可以看到 TestCpu.exe 线程在整个程序运行期间只在 CPU 1 上活跃了 4.4 毫秒。

Tracy CPU 数据视图。可以查看每个 CPU 核心在任意给定时刻的执行情况。

Tracy CPU 数据视图。可以查看每个 CPU 核心在任意给定时刻的执行情况。

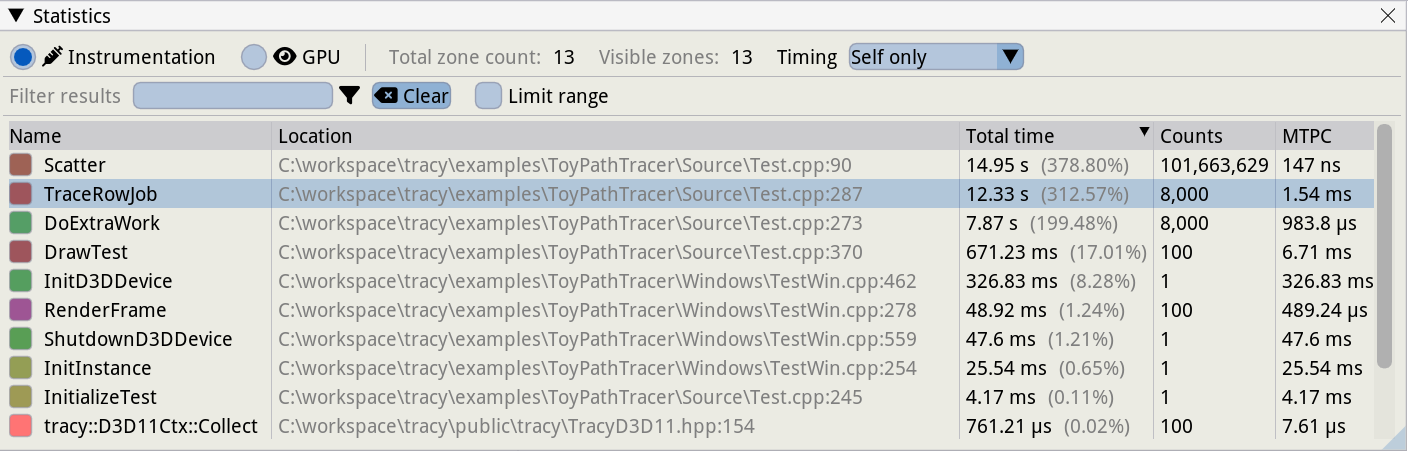

接下来是提供程序时间分配信息（热点）的面板。图 Tracy_Hotspots 是 Tracy 统计窗口的截图。可以查看记录的数据，包括某个函数的总活跃时间、调用次数等。还可以在主视图中选择时间范围，以过滤对应时间区间的信息。

Tracy 函数统计。一个常规的"热点"视图，提供程序时间分配的信息。

Tracy 函数统计。一个常规的"热点"视图，提供程序时间分配的信息。

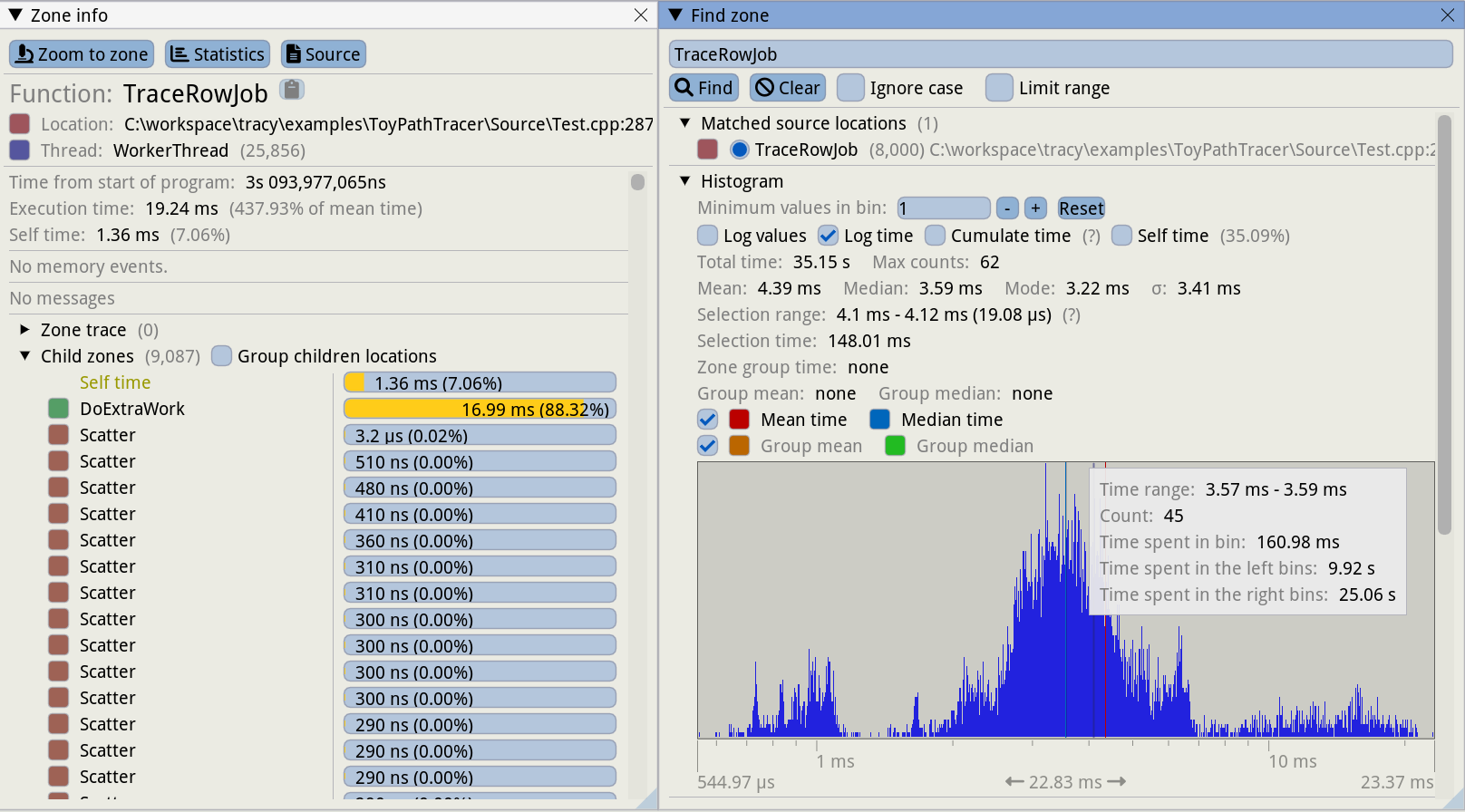

最后一组面板使我们能够更深入地分析单个区域实例。点击任意区域实例（例如在主时间线视图或 CPU data 视图中），Tracy 将打开一个 Zone Info（区域信息）窗口（见图 Tracy_Zone_Details 的左侧面板），显示该区域实例的详细信息。它显示了区域本身或其子级消耗了多少执行时间。在本示例中，TraceRowJob 函数的执行耗时 19.24 毫秒，但函数本身不包含被调用函数的时间（自身时间，self time）仅为 1.36 毫秒，只占 7%。其余时间由子区域消耗。

很容易发现对 DoExtraWork 的调用占用了大部分时间，19.24 毫秒中的 16.99 毫秒（见图 Tracy_Zone_Details 的左侧面板）。注意，这个特定的 TraceRowJob 实例运行时间几乎是平均情况的 4.4 倍（图中"437.93% of the mean time"所示）。找到了！我们发现了其中一个慢实例，其中 TraceRowJob 函数因一些额外工作而变慢。一种处理方式是点击 DoExtraWork 行以检查该区域实例。这将更新区域信息视图，显示 DoExtraWork 实例的详细信息，以便我们深入了解性能问题的原因。该视图还显示区域起始的源文件和代码行。因此，另一种策略是检查源代码，以了解当前 TraceRowJob 实例为何比平时花费更多时间。

Tracy 区域详情窗口。显示 `TraceRowJob` 区域慢实例的统计信息。

Tracy 区域详情窗口。显示 `TraceRowJob` 区域慢实例的统计信息。

请记住，在图 Tracy_Frame_Time_View 中，我们看到还有其他慢帧。让我们看看这是否是所有慢帧的共同问题。如果点击 Statistics（统计）按钮，将显示 Find Zone（查找区域）面板（图 Tracy_Zone_Details 的右侧）。在这里可以看到聚合所有区域实例的时间直方图。这对于确定执行函数时存在多大变化特别有用。观察右侧的直方图，可以看到 TraceRowJob 函数的中位持续时间为 3.59 毫秒，大多数调用在 1 到 7 毫秒之间。然而，有几个实例超过 10 毫秒，峰值达到 23 毫秒。注意时间轴是对数刻度。Find Zone 窗口还提供其他数据点，包括所检查区域的均值、中位数和标准差。

现在可以检查其他慢实例，以找出它们之间的共同点，这将帮助我们确定问题的根本原因。在此视图中，可以选择一个慢区域。这将更新 Zone Info 窗口，显示该区域实例的详细信息；通过点击 Zoom to zone（缩放到区域）按钮，主窗口将聚焦到这个慢区域。从这里可以检查所选的 TraceRowJob 实例是否具有与我们刚才分析的实例类似的特征。

Tracy 的其他功能

Tracy 监控整个系统的性能，而不仅仅是应用程序本身。它也像传统采样分析器一样工作，报告与被分析程序同时运行的应用程序的数据。该工具通过追踪内核上下文切换来监控线程迁移和空闲时间（需要管理员权限）。区域统计信息（调用计数、时间、直方图）是精确的，因为 Tracy 捕获每次区域的进入/退出，但系统级数据和源代码级数据是采样的。

在示例中，我们对代码中感兴趣的区域进行了手动标记。然而，这并不是开始使用 Tracy 的严格要求。可以对未修改的应用程序进行分析，并在知道需要在哪里添加插桩后再添加。Tracy 还提供了许多其他功能，太多无法在本概述中全部涵盖。以下是一些值得注意的功能：

  • 追踪内存分配和锁。
  • 会话比较。这对于确保更改带来预期收益至关重要。可以加载两个分析会话，比较更改前后的区域数据。
  • 源代码和汇编视图。如果调试符号可用，Tracy 还可以像 Intel VTune 和其他分析器一样在源代码和相关汇编中显示热点。

与 Intel VTune 和 AMD uProf 等其他工具相比，使用 Tracy 无法获得相同级别的 CPU 微架构洞察（例如，各种性能事件）。这是因为 Tracy 不利用特定平台的硬件特性。

使用 Tracy 进行分析的开销取决于激活了多少区域。Tracy 的作者提供了他在一个图像压缩程序上测量的一些数据点：两种不同压缩方案的开销分别为 18% 和 34%。共分析了 2 亿个区域，每个区域的平均开销为 2.25 纳秒。该测试对一个非常热的函数进行了插桩。在其他场景中，开销将会低得多。虽然可以将开销保持在较小范围内，但需要谨慎选择要插桩的代码部分，特别是如果决定在生产环境中使用它的话。

1. Tracy - https://github.com/wolfpld/tracy ↩
2. ToyPathTracer - https://github.com/wolfpld/tracy/tree/master/examples/ToyPathTracer ↩
